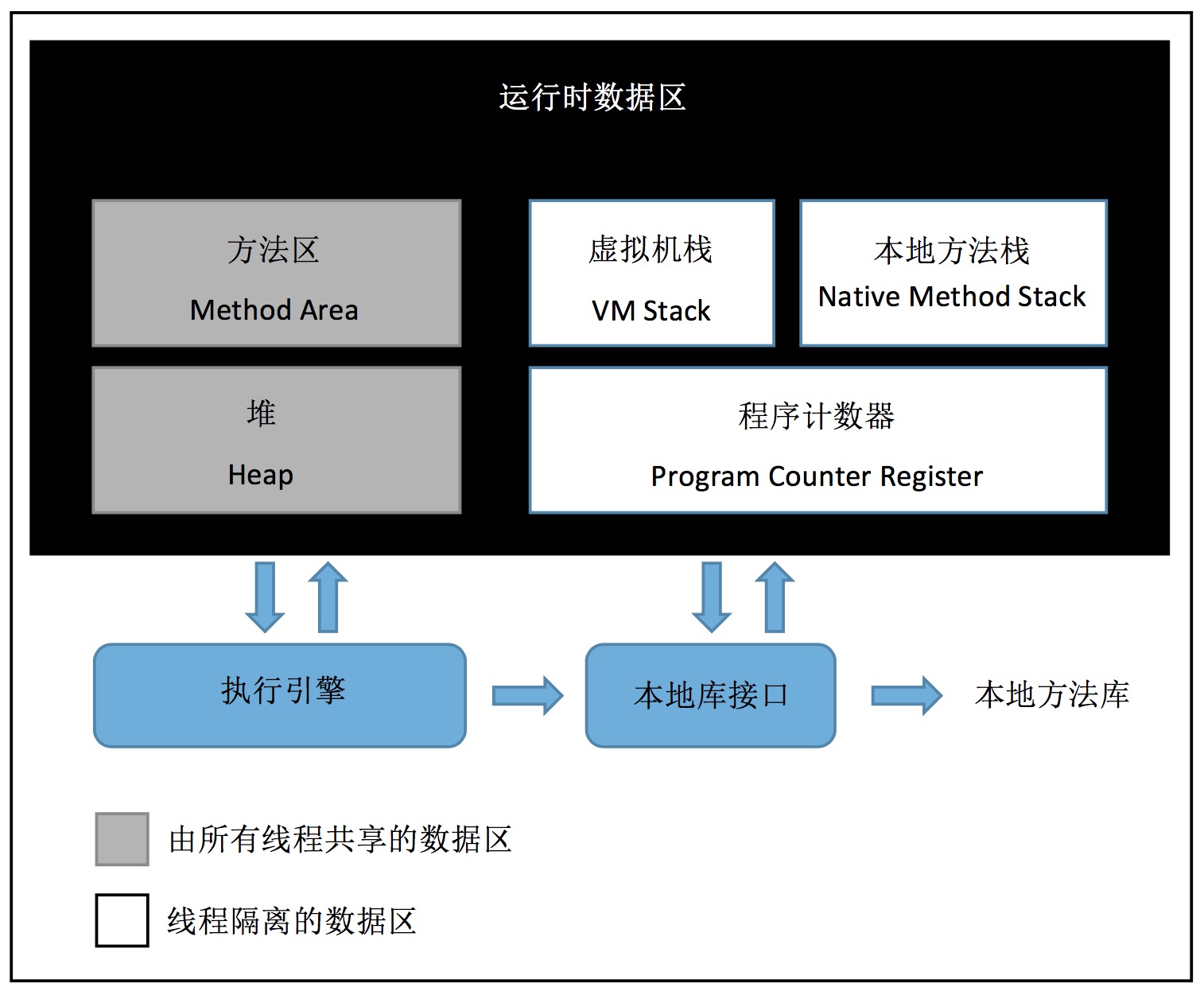

# 运行时数据区域

# 程序计数器

是一块较小的内存空间，当前线程所执行的字节码的行号指示器。

• 仅概念模型，各 JVM 实现不一样。
• 字节码解释器读／写该计数器。
• 各线程独立储存计数器，称 “线程私有” 内存。
• 线程正执行 Java 方法，计数器记录的是正在执行的虚拟机字节码指令地址。
• 线程正执行 Native 方法，计数器值为空（Undefined）；
• 此内存区域是唯一一个在 Java 虚拟机规范中未规定任何 OutOfMemoryError 情况的区域。

# Java 虚拟机栈

是 Java 方法执行的内存模型；每个方法在执行的同时都创建一个栈帧（Stack Frame）；栈帧用于储存局部变量表、操作数栈、动态链接、方法出口等信息。每一个方法从调用直至执行完成的过程，就对应着一个栈帧在虚拟机栈中入栈到出栈的过程：

1. 方法：调用 -------> 执行完成
2. 栈帧：虚拟机栈 (入栈 -------> 出栈)

• 线程私有。
• 生命周期与线程相同。
• 局部变量表存放编译期基本数据类型（8 类）、对象引用和 returnAddress 类型（字节码指令地址）
• 64 位 long 和 double 类型数据占用 2 个局部变量空间（Slot），其余类型占 1 个。
• 局部变量表所需内存空间大小在编译期间决定，运行期间不会改变；进入方法时，在帧中分配已确定大小的局部变量空间。
• 该区域定义两种异常：线程请求的栈深度大于虚拟机所允许的深度，将抛出 StackOverflowError 异常；如果虚拟机可以动态扩展，并扩展时无法申请到足够的内存，就会抛出 OutOfMemoryError 异常。

# 本地方法栈

与虚拟机栈发挥的作用非常相似，区别是虚拟机栈为虚拟机执行 Java 方法（字节码）服务，而本地方法栈为虚拟机使用 Native 方法服务。

该区域没规范，所以具体虚拟机可以自由实现它，Sun HotSpot 虚拟机把本地方法栈和虚拟机栈合二为一。

• 本地方法栈区域也会抛出 StackOverflowError 和 OutOfMemeryError 异常。

# Java 堆

是 Java 虚拟机管理的内存中最大的一块，是被所有线程共享的一块内存区域，在虚拟机启动时创建。

• 此内存区域存放对象实例以及数组。
• 是垃圾收集器管理的主要区域，又称 GC 堆（Garbage Collected Heap）。
• 内存回收角度：新生代和老年代；细分 Eden 空间、From Survivor 空间、To Survivor 空间；
• 内存分配角度：可能划分出多个线程私有的分配缓冲区（Thread Local Allocation Buffer，TLAB）。
• 可以不需要连续的内存。
• -Xmx -Xms 控制是否可扩展；如果没有内存完成实例分配，并且堆也无法再扩展，则将抛出 OutOfMemoryError。

# 方法区

是各个线程共享的内存区域，用于存储已被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据。

• 别名 Non-Heap（非堆），是堆的一个逻辑部分。
• HotSpot 虚拟机的 GC 扩展至方法区，又称 “永久代”（Permanent Generation），受 -XX:MaxPermSize 上限限制，后期可能移除永久代。
• JDK 1.7 HotSpot 已经从永久代中移除字符串常量池。
• 无法满足内存分配需求时，将抛出 OutOfMemoryError 异常。

# 运行时常量池

是方法区的一部分。Class 文件中有一项信息是常量池（Constant Pool Table），用于存放编译期生成的各种字面量和符号引用。

• 运行期间也可以将新的常量放入池中，比如 String.intern () 方法。
• 内存无法申请时，将抛出 OutOfMemoryError 异常。

# 直接内存

直接内存（Direct Memory），Native 函数库直接分配堆外内存，然后由 Java 堆中的对象引用该内存。以此避免 Java 堆与 Native 堆中来回复制数据。

• JDK 1.4 新加入 NIO，DirectByteBuffer 对象直接引用 Native 分配的堆外内存。
• 受本机总内存（RAM+SWAP 区 / 分页文件）大小以及处理器寻址空间限制。内存超出会抛出 OutOfMemoryError 异常。

# HotSpot 虚拟机对象探秘

# 对象的创建

# new 指令的处理

1. 检查指令的参数能否在常量池中定位到类的符号引用；并检查这个符号引用代表的类是否被加载、解析和初始化过。
2. 如果没有，那必须先执行相应的类加载过程。
3. 加载检查通过后，为新生对象分配确定大小的内存。
4. 将分配到的内存空间都初始化为零值（不包括对象头），保证实例字段不初始化就可以使用对应的零值。
5. 设置对象头，记录各种信息：GC 分代年龄、对象的哈希码、元数据信息等。
6. 至此，对象已经产生。执行 new 指令之后，接着执行 <init> 方法（由 invokespecial 指令决定）。

# 内存分配方式

1. 指针碰撞（Bump the Pointer）：用过的内存放在一边，空闲的内存放在另外一边，中间放置分界点的指示器；通过移动指示器来分配内存。Serial、ParNew 等 Compact 过程收集器采用该算法。
2. 空闲列表（Free List）：虚拟机维护一个列表，记录哪些内存块是可用的，从中分配足够的内存空间给对象实例，并更新记录。CMS 收集器基于 Mark-Sweep 算法，采用该方式。

分配内存比较频繁，仅改变一个指针移动，在并发情况下不是线性安全的，解决方法：

1. 虚拟机采用 CAS 同步，并配上失败重试的方式保证更新操作的原子性。
2. 每个线程在 Java 堆中预先分配一小块内存，称为本地线程分配缓冲（Thread Local Allocation Buffer，TLAB），当 TLAB 用完并分配新 TLAB 时，才需同步锁定。由 -XX:+/-UseTLAB 参数决定。

# 对象的内存布局

对象在内存中存储的布局可以分为 3 块区域：对象头、实例数据、对齐填充。

下面以 32 位 JVM 为例。

# 对象头

普通对象：

+-----------------------------------------------------------------+

|                     Object Header: 64-bits                      |

+--------------------------------+--------------------------------+

|       Mark Word: 32-bits       |       Klass Word: 32-bits      |

+--------------------------------+--------------------------------+

数组对象：

+--------------------------------------------------------------------------------------+

|                                Object Header: 96-bits                                |

+----------------------------+----------------------------+----------------------------+

|     Mark Word: 32-bits     |    Klass Word: 32-bits     |   array length: 32-bits    |

+----------------------------+----------------------------+----------------------------+

# Mark Word

标记字：记录哈希码，GC 分代年龄、锁状态标志、线程持有的锁、偏向时间戳等，数据长度为 32bit（32 位）或 64bit（64 位），它会根据对象状态复用该存储空间。比如：HotSpot 32 位，未锁定时，25bit 用于对象哈希码，4bit 用于分代年龄，2bit 锁标志位，1bit 固定为 0。

32 位的标记字结构如下：

+-----------------------------------------------------------+--------------------+

|                    Mark Word: 32-bits                     |       State        |

+-----------------------+--------+----------------+---------+--------------------+

| identity_hashcode: 25 | age: 4 | biased_lock: 1 | lock: 2 |       Normal       |

+------------+----------+--------+----------------+---------+--------------------+

| thread: 23 | epoch: 2 | age: 4 | biased_lock: 1 | lock: 2 |       Biased       |

+------------+----------+--------+----------------+---------+--------------------+

|             ptr_to_lock_record: 30              | lock: 2 | Lightweight Locked |

+-------------------------------------------------+---------+--------------------+

|         ptr_to_heavyweight_monitor: 30          | lock: 2 | Heavyweight Locked |

+-------------------------------------------------+---------+--------------------+

|                                                 | lock: 2 |   Marked for GC    |

+-------------------------------------------------+---------+--------------------+

• biased_lock: 对象是否启用偏向锁标记：0 - 关闭；1 - 启用
• age: 对象年龄，最大值为 15。在 GC 中，如果对象在 Survivor 区复制一次，年龄增加 1。当对象达到设定的阈值（ -XX:MaxTenuringThreshold ）时，将会晋升到老年代。默认情况下，并行 GC 的阈值为 15，并发 GC 的阈值为 6。
• identity_hashcode: 哈希码，采用延迟加载技术。调用方法 System.identityHashCode() 计算，并会将结果写到该对象头中。当对象被锁定时，该值会移动到管程 Monitor 中。而且计算哈希码后，则不能开启偏向锁。
• thread: 持有偏向锁的线程 ID。
• epoch: 偏向时间戳。
• ptr_to_lock_record: 指向栈中锁记录的指针。
• ptr_to_heavyweight_monitor 指向管程 Monitor 的指针。

64 位的标记字结构如下：

+------------------------------------------------------------------------------------+--------------------+

|                                 Mark Word: 64-bits                                 |       State        |

+------------+------------+----------+-----------+--------+----------------+---------+--------------------+

| unused: 25 | identity_hashcode: 31 | unused: 1 | age: 4 | biased_lock: 1 | lock: 2 |       Normal       |

+------------+------------+----------+-----------+--------+----------------+---------+--------------------+

|       thread: 54        | epoch: 2 | unused: 1 | age: 4 | biased_lock: 1 | lock: 2 |       Biased       |

+-------------------------+----------+-----------+--------+----------------+---------+--------------------+

|                          ptr_to_lock_record: 62                          | lock: 2 | Lightweight Locked |

+--------------------------------------------------------------------------+---------+--------------------+

|                      ptr_to_heavyweight_monitor: 62                      | lock: 2 | Heavyweight Locked |

+--------------------------------------------------------------------------+---------+--------------------+

|                                                                          | lock: 2 |   Marked for GC    |

+--------------------------------------------------------------------------+---------+--------------------+

# Klass Word

类型指针：指向它的类元数据的指针，JVM 通过这个确定该对象是哪个类的实例。

并不是所有 JVM 实现都必须在对象数据上保留该类型指针，可通过其它途径获取类元数据信息，参考句柄访问。

如果对象是一个 Java 数组，那对象头中还必需记录数组长度。

# 实例数据（Instance Data）

存储父类继承下来的与子类定义的字段内容。

这部分存储顺序受虚拟机分配策略参数（FieldsAllocationStyle）和字段在 Java 源码中定义顺序的影响。

HotSpot 虚拟机默认分配策略：longs/doubles、ints、shorts/chars、bytes/booleans、oops (Ordinary Object Pointers)，从中看出，相同宽度的字段放在一起。

父类中定义的变量出现在子类之前。如果 CompactFields 参数值为 true（默认），那么子类之中较窄的变量也可能会插入到父类变量的空隙中。

# 对齐填充（Padding）

HotSpot VM 的自动管理系统要求对象起始地址必须是 8 字节的整数倍，因此实例数据部分未对齐，则需要通过对齐填充来补全。

# 对象的访问定位

通过栈上的 reference 数据来操作堆上的具体对象，访问堆中的对象的具体位置，决定虚拟机的实现方式。目前流行的访问方式有使用句柄和直接指针两种。

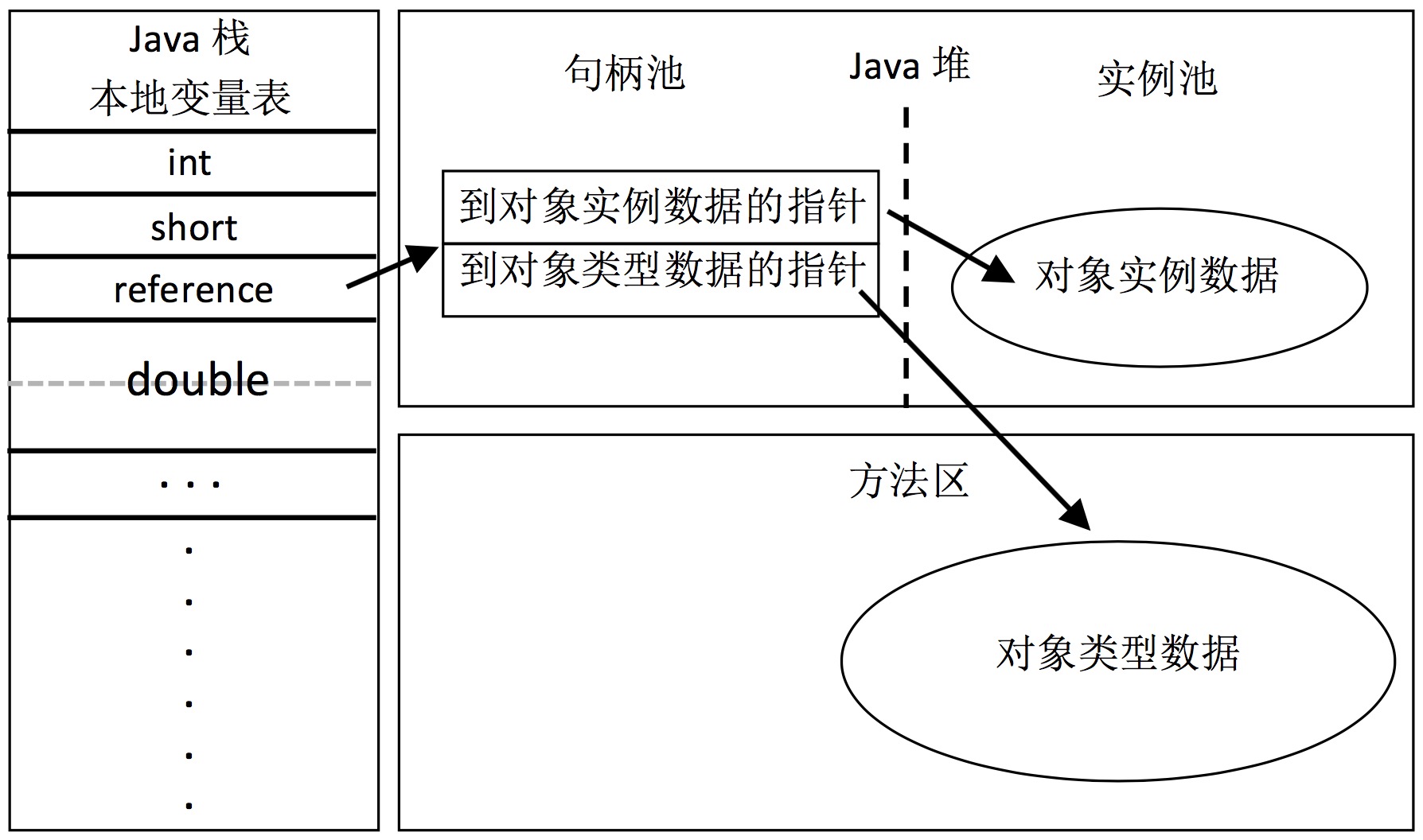

# 句柄访问

Java 堆中将会划分出一块内存作为句柄池，reference 存储的是对象的句柄地址（指针的指针）。

优点：
在对象被移动时（GC 时移动对象是非常普遍的行为），只会改变句柄中的实例数据指针，而 reference 本身不需要修改。

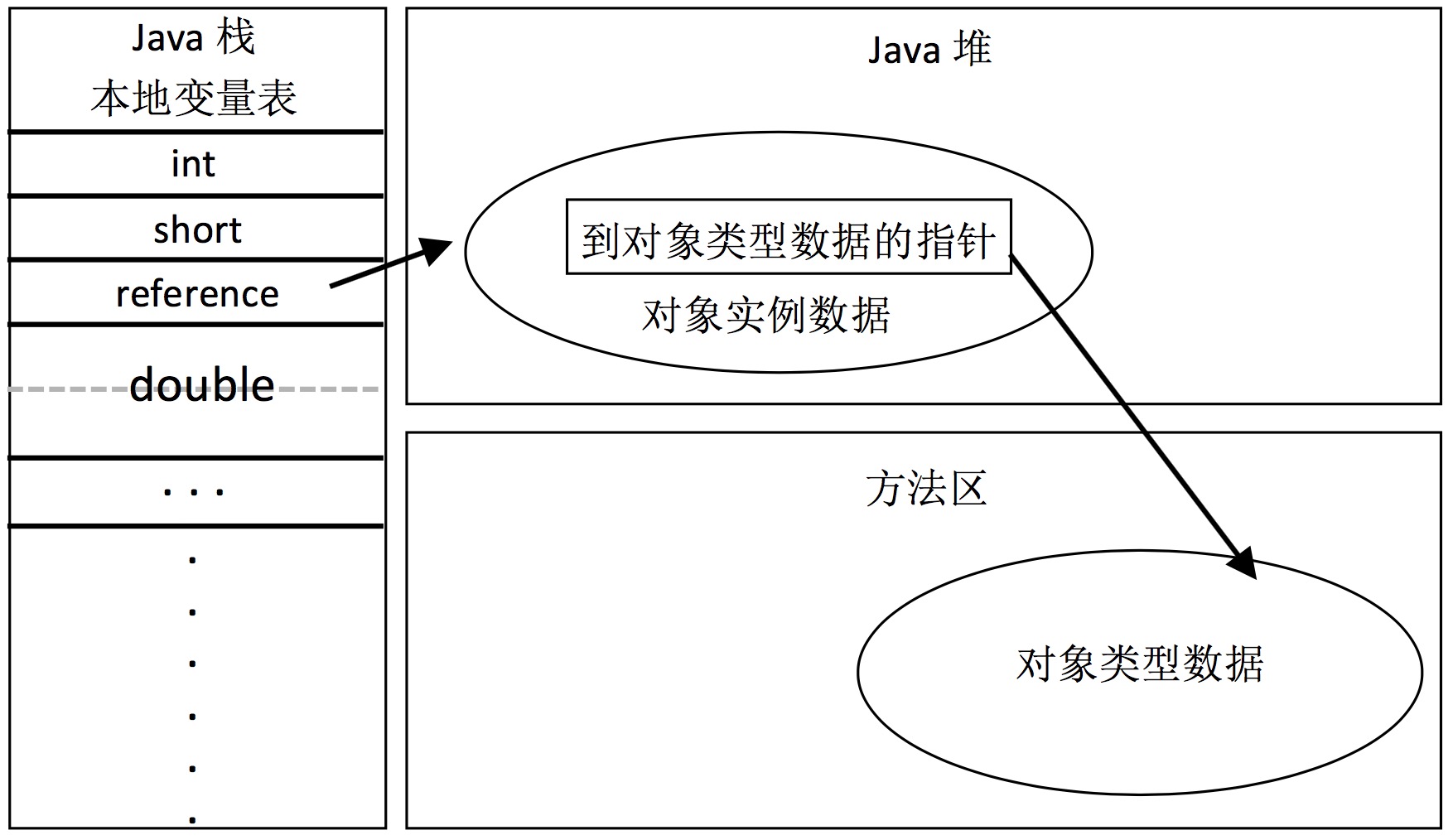

# 直接指针

reference 直接存储对象的地址，对象的头部需要存储对象类型数据的地址。

优点：速度更快，节省一次指针定位的时间开销；对象访问在 Java 中非常频繁。Sun HotSpot 采用这种方式进行对象访问。

# 实战：OOM 异常

显示运行时详细的 gc 记录

JVM Args: -verbose:gc -Xms20M -Xmx20M -Xmn10M -XX:+PrintGCDetails -XX:SurvivorRatio=8

# Java 堆溢出

/**

 * JVM Args: -Xms20M -Xmx20M -XX:+HeapDumpOnOutOfMemoryError

 */

public class HeapOOM {

    static class OOMObject {

    }

    public static void main(String[] args) {

        List<OOMObject> list = new ArrayList<>();

        while (true) {

            list.add(new OOMObject());

        }

    }

}

异常：
java.lang.OutOfMemoryError: Java heap space

排查：

1. 检查是否是内存泄露，通过工具查看泄露对象到 GC Roots 的引链。
2. 如果不存在泄露，检查虚拟机参数（-Xmx 与 - Xms）；
3. 从代码上检查是否存在某些对象生命周期过长、持有状态时间过长的情况。

# 虚拟机栈和本地方法栈溢出

1. 如果线程请求的栈深度大于虚拟机所允许的最大深度，将抛出 StackOverflowError 异常。
2. 如果虚拟机在扩展时无法申请到足够的内存空间，则抛出 OutOfMemoryError 异常。

实验：

• 使用 - Xss 参数减少栈内存容量。结果抛出 StackOverflowError 异常，异常出现时输出的堆栈深度相应缩小。

/**

 * VM Args: -Xss228k

 */

public class JavaVMStackSOF {

    private int stackLength = 1;

    public void stackLeak() {

        stackLength++;

        stackLeak();

    }

    public static void main(String[] args) {

        JavaVMStackSOF oom = new JavaVMStackSOF();

        try {

            oom.stackLeak();

        } catch (Throwable e) {

            System.out.println("stack length: " + oom.stackLength);

            throw e;

        }

    }

}

• 分配的栈内存越大，可创建的线程数就越少。

/**

 * VM Args: -Xss2M

 */

public class JavaVMStackOOM {

    private void dontStop() {

        while (true) {

        }

    }

    public void stackLeakByThread() {

        while (true) {

            Thread thread = new Thread(new Runnable() {

                @Override

                public void run() {

                    dontStop();

                }

            });

            thread.start();

        }

    }

    public static void main(String[] args) throws Throwable {

        JavaVMStackOOM oom = new JavaVMStackOOM();

        oom.stackLeakByThread();

    }

}

1. 如果出现 StackOverflowError 异常时，可参考堆栈。虚拟机默认参数，栈深度在大多数情况下达到 1000～2000 完全没问题，正常方法调用（包括递归）完全够用。
2. 如果是建立过多线程导致的内存溢出，在不能减少线程数或者更换 64 位虚拟机的情况下，就只能通过减少最大堆和减少栈容量来换取更多的线程。

# 方法区和运行时常量池溢出

# 运行时常量溢出

以下在 JDK 1.6 之前有效，1.7 到 1.8 已经将常量池从方法区移除

/**

 * VM Args: -XX:PermSize=10M -XX:MaxPermSize=10M

 */

public class RuntimeConstantPoolOOM {

    public static void main(String[] args) {

        // 使用 List 保持常量池引用，避免 Full GC 回收常量池行为

        List<String> list = new ArrayList<>();

        int i = 0;

        while(true) {

            list.add(String.valueOf(i++).intern());

        }

    }

}

JDK 1.7 以上：

public class RuntimeConstantPoolOOM {

    public static void main(String[] args) {

        String str1 = new StringBuilder("计算机").append("软件").toString();

        //true, 首次出现

        System.out.println(str1.intern() == str1);

        // 字面量，编译后放在常量池，出现过；Java 1.7 将常量池移到堆中。

        String str = "java";

        String str2 = new StringBuilder("ja").append("va").toString();

        //false, 非首次出现

        System.out.println(str2.intern() == str2);

    }

}

# 方法区溢出

需要引入 cglib 库

<dependency>

    <groupId>cglib</groupId>

    <artifactId>cglib-nodep</artifactId>

    <version>3.2.4</version>

</dependency>

/**

 * VM Args: -XX:PermSize=10M -XX:MaxPermSize=10M

 */

public class JavaMethodAreaOOM {

    public static void main(String[] args) {

        while(true) {

            Enhancer enhancer = new Enhancer();

            enhancer.setSuperclass(OOMObject.class);

            enhancer.setUseCache(false);

            enhancer.setCallback(new MethodInterceptor() {

                @Override

                public Object intercept(Object o, Method method, Object[] objects, MethodProxy methodProxy) throws Throwable {

                    return methodProxy.invokeSuper(o, objects);

                }

            });

            enhancer.create();

        }

    }

    static class OOMObject {}

}

# 本机直接内存溢出

DirectMemory 容量可通过 -XX:MaxDirectMemorySize 指定，默认与 Java 堆最大值（-Xmx）一样。

/**

 * VM Args: -Xmx20M -XX:MaxDirectMemorySize=10M

 */

public class DirectMemoryOOM {

    private static final int _1MB = 1024 * 1024;

    public static void main(String[] args) throws Exception {

        Field unsafeField = Unsafe.class.getDeclaredFields()[0];

        unsafeField.setAccessible(true);

        Unsafe unsafe = (Unsafe) unsafeField.get(null);

        while (true) {

            unsafe.allocateMemory(_1MB);

        }

    }

}

由于 DirectMemory 导致的内存溢出，一个明显的特征是在 Heap Dump 文件中不会看到明显的异常。

如果发现 OOM 之后的 Dump 文件很小，而程序又直接或间接使用 NIO，则可能是这个原因。
